CSC-Tool Radklemmen Kombi mit 3D-Targets

HINWEIS

notice

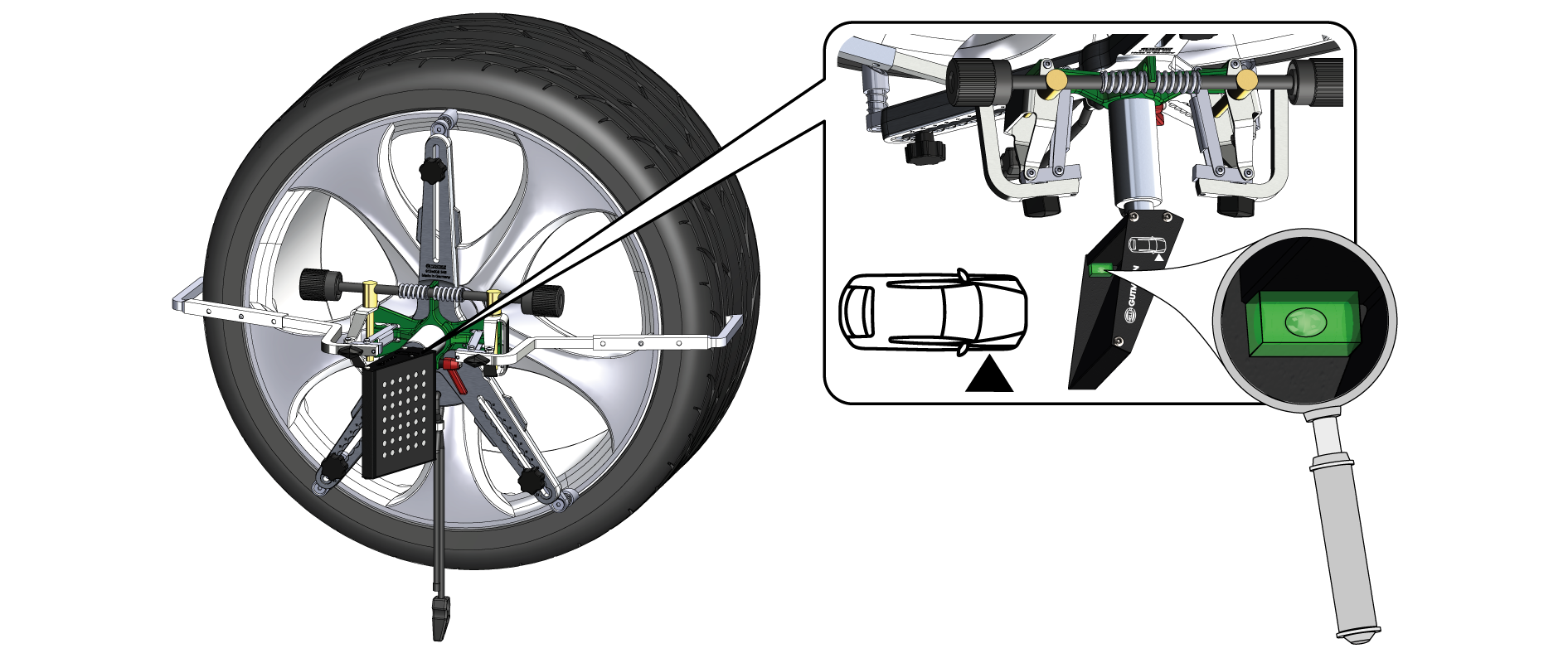

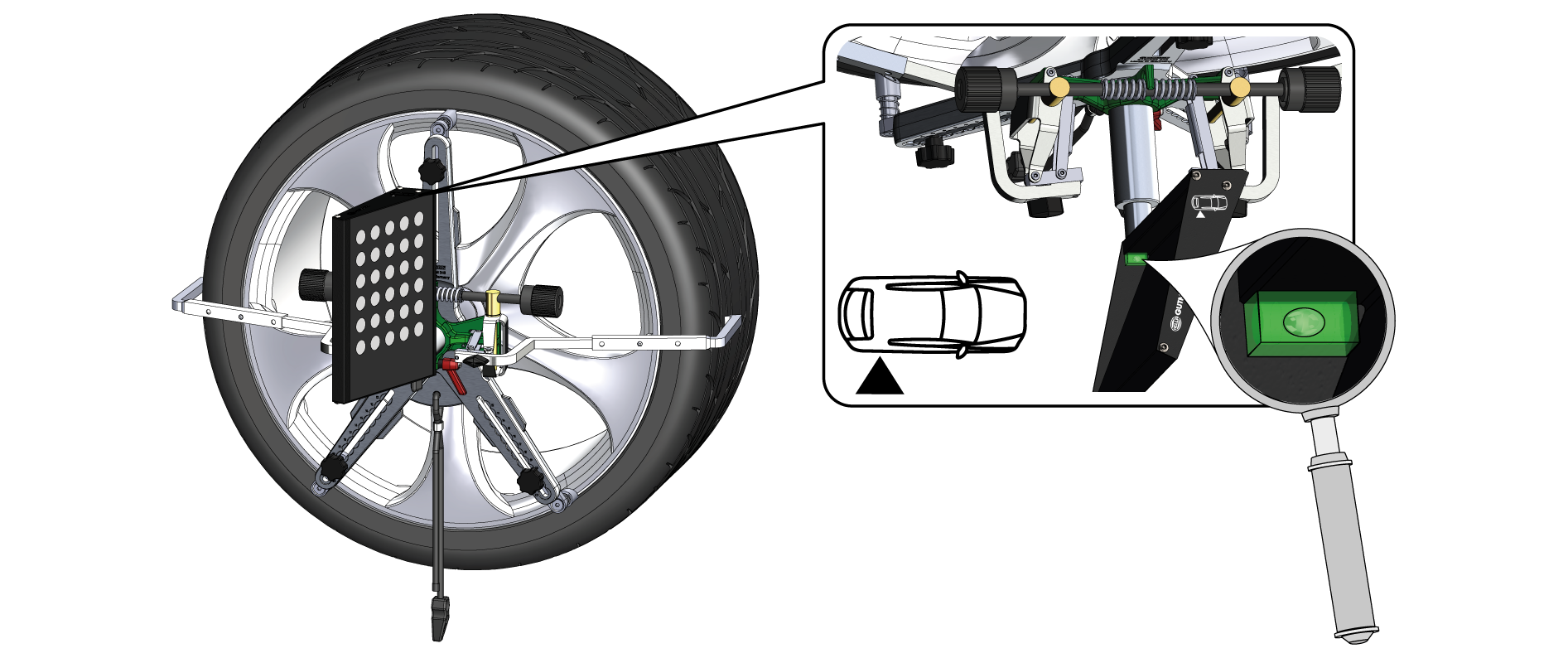

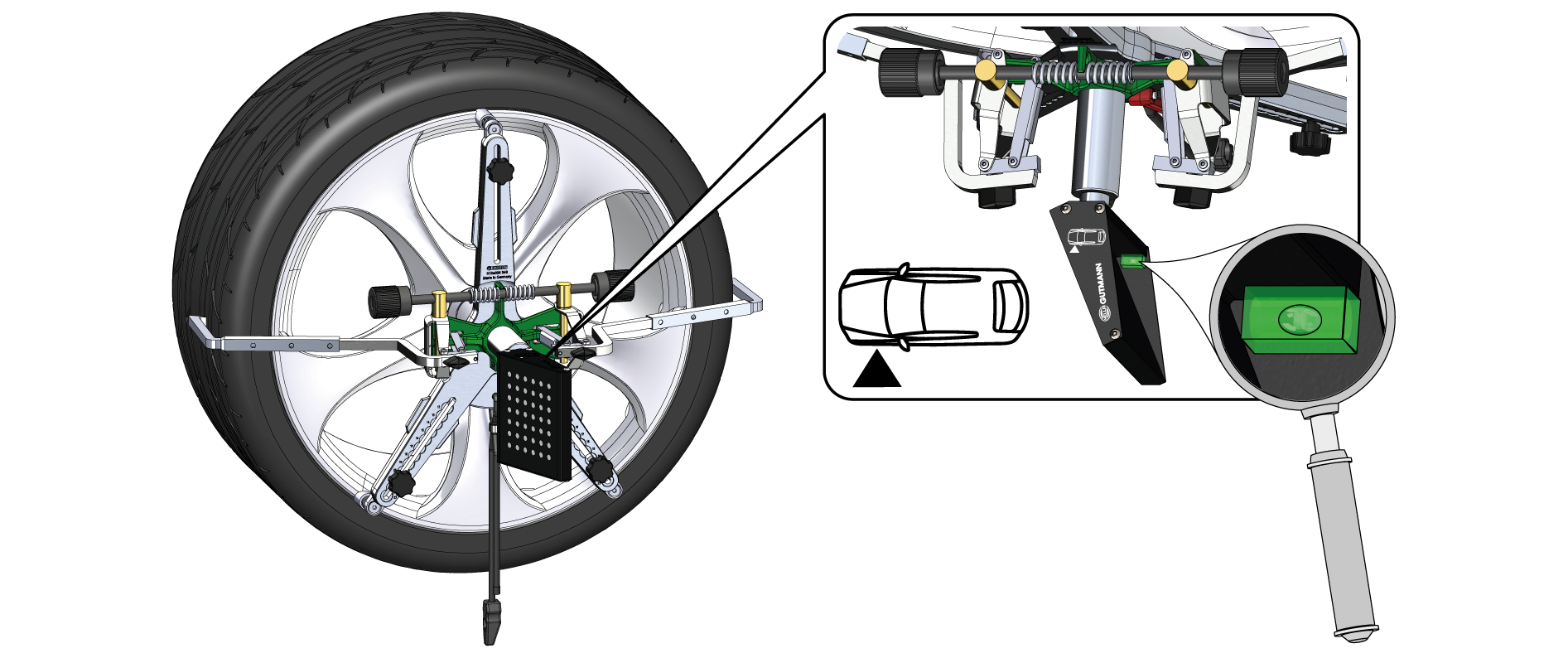

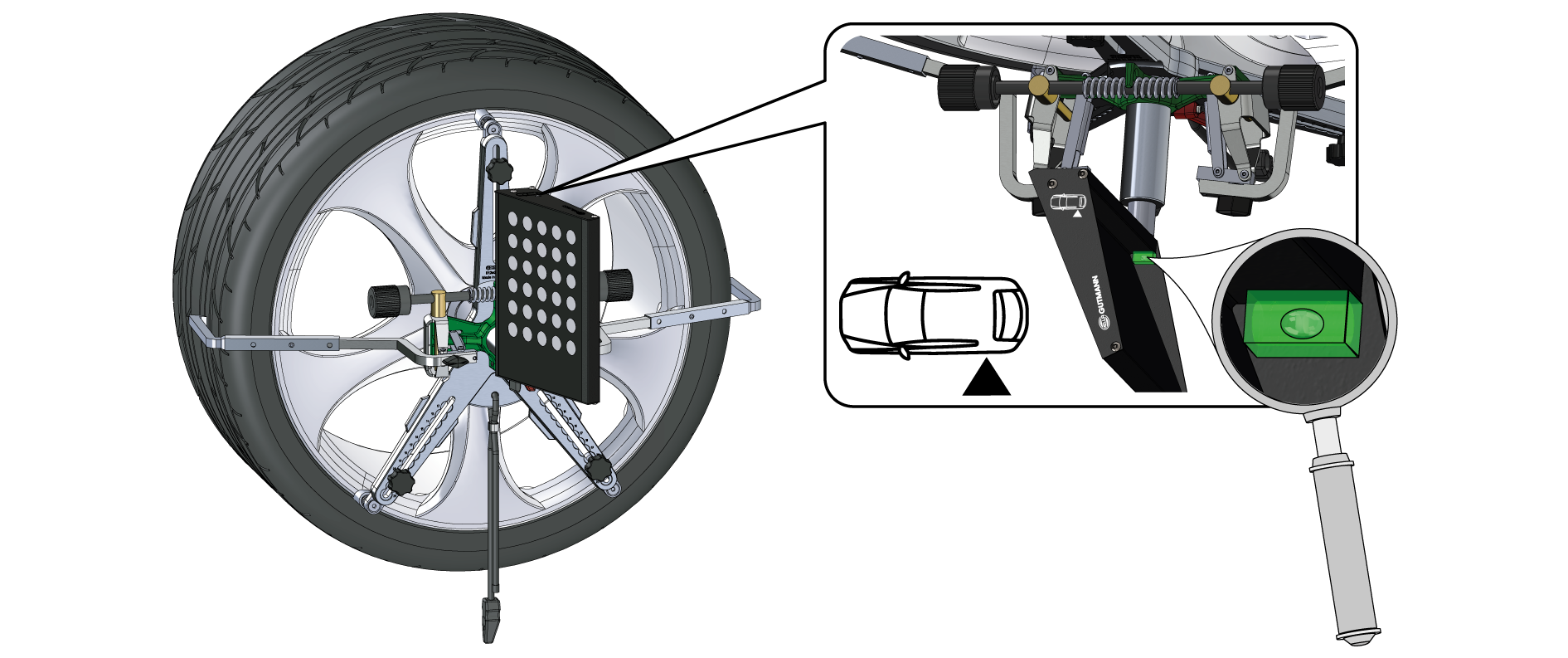

Montageposition bestimmen

Die auf dem 3D-Target aufgedruckte Abbildung beachten.

Sie gibt an, an welchem Rad (z. B. vorne links, hinten rechts) die Radklemme zu montieren ist.

Radgröße einstellen

  1. Felgendurchmesser voreinstellen.
  2. Mit den Sterngriffschrauben den erforderlichen Felgendurchmesser einstellen.
  3. Greifarme voreinstellen.
  4. Mit der Spindel am Spannkopf die Greifarme so einstellen, dass sie zwischen Reifen und Radlaufkante positioniert werden können.

Radklemme ansetzen

  1. Die Radklemme zunächst mit den beiden unteren Auflagefüßen am Felgenhorn ansetzen.
  2. Anschließend den dritten Auflagefuß am Felgenhorn ansetzen.
  3. Auflagepunkte prüfen.
  4. Sicherstellen, dass alle drei Auflagefüße korrekt und gleichmäßig am Felgenhorn anliegen.
  5. Falls erforderlich, die Voreinstellung über die Sterngriffschrauben korrigieren.

Radklemme befestigen und ausrichten

  1. Radklemme verspannen.
  2. Die Radklemme gegen die Felge drücken und mit der Spindel fest verspannen, bis ein sicherer Sitz erreicht ist.
  3. Sitz und Sichtfeld prüfen.
  4. Sicherstellen, dass die Radklemme gleichmäßig am Rad anliegt.
  5. Sicherstellen, dass die 3D-Targets frei im Sichtfeld der Kameraoptiken liegen.
  6. Ausrichtung prüfen.
  7. Die horizontale Ausrichtung der 3D-Targets mit der integrierten Wasserwaage kontrollieren.
  8. Falls erforderlich, Position korrigieren, bis die Libelle zentriert ist.
