Cleme de roată CSC-Tool pentru jantă cu plăci de calibrare 3D

notice

Stabilirea poziției de montare

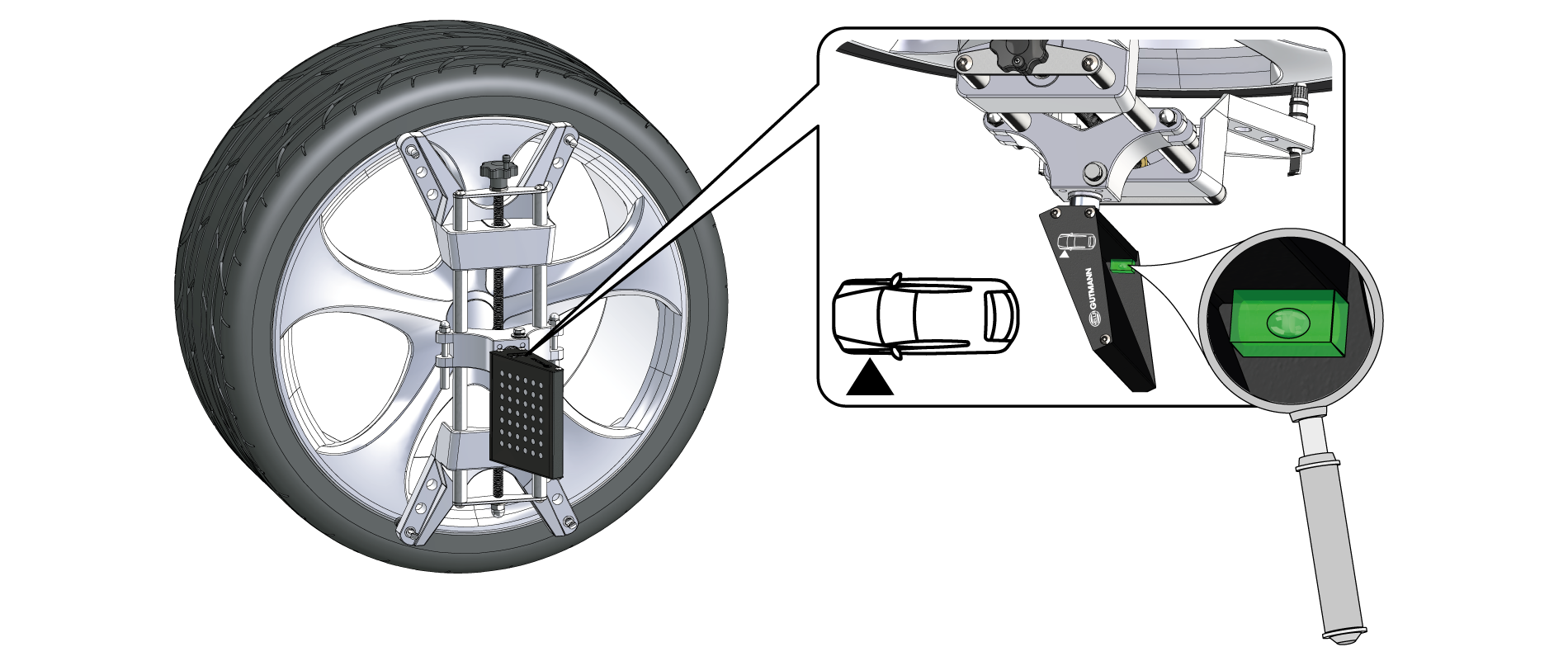

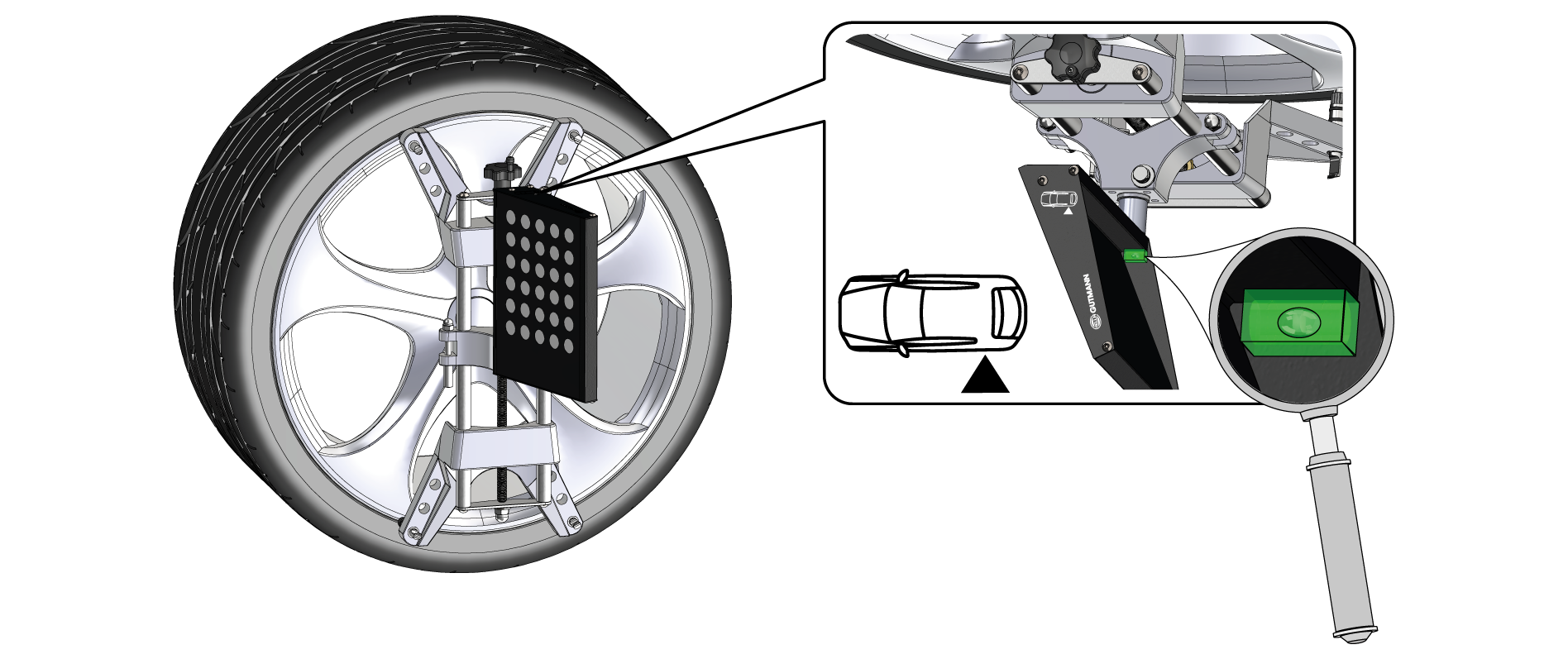

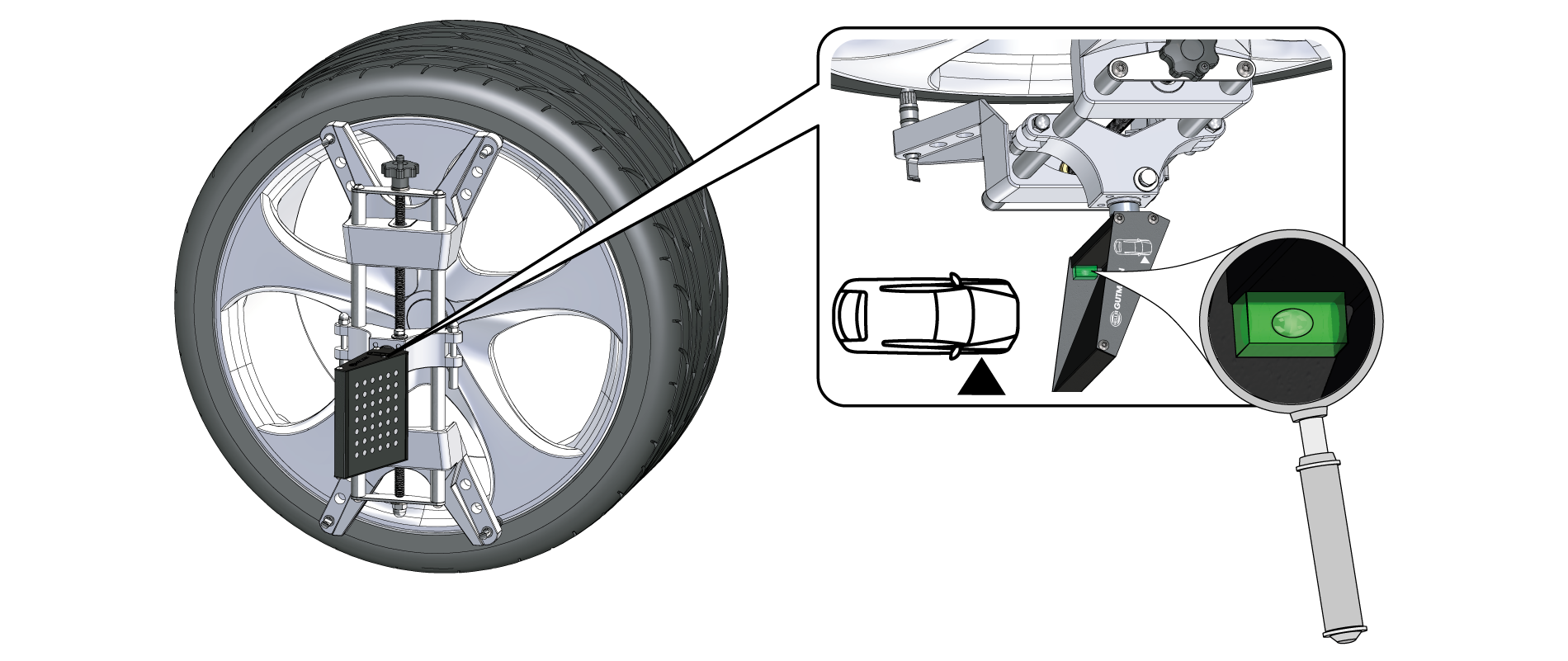

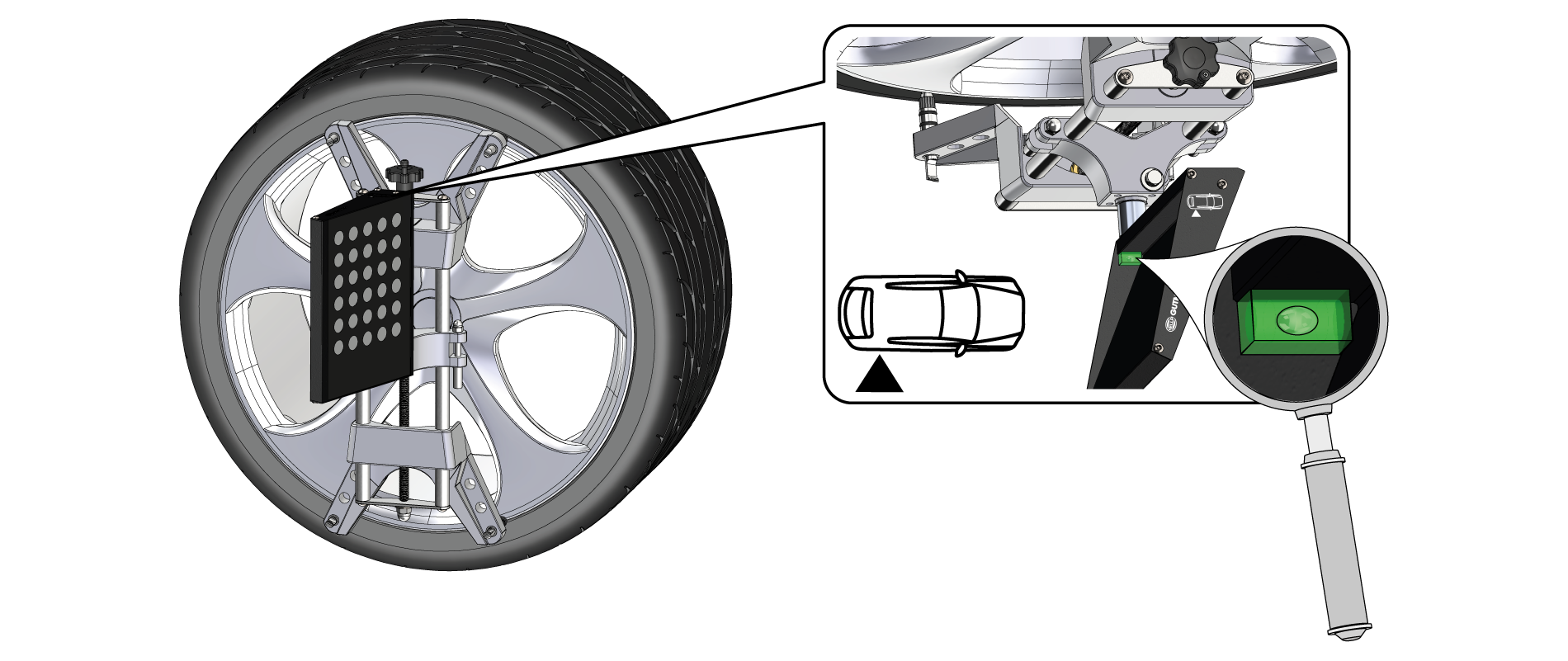

Aveți în vedere imaginea imprimată pe paca de calibrare 3D.

Aceasta indică pe care roată (de ex. față stânga, spate dreapta) trebuie montată clema de roată.

Așezarea clemei de roată

  1. Poziționați clema de roată astfel încât toate cele patru puncte de contact să se sprijine uniform pe marginea jantei.

Fixarea și alinierea clemei de roată

  1. Fixați clema de roată.
  2. Strângeți uniform clema de roată, până când este fixată, fără a fi tensionată excesiv.
  3. Verificați poziția și câmpul vizual.
  4. Asigurați-vă de așezarea uniformă a clemei de roată pe roată.
  5. Asigurați-vă că plăcile de calibrare 3D sunt complet vizibile în câmpul vizual al sistemelor optice ale camerelor.
  6. Verificați alinierea.
  7. Verificați alinierea orizontală a plăcilor de calibrare 3D, folosind nivela cu bulă integrată.
  8. Dacă este necesar, corectați poziția până când nivela este centrată.
