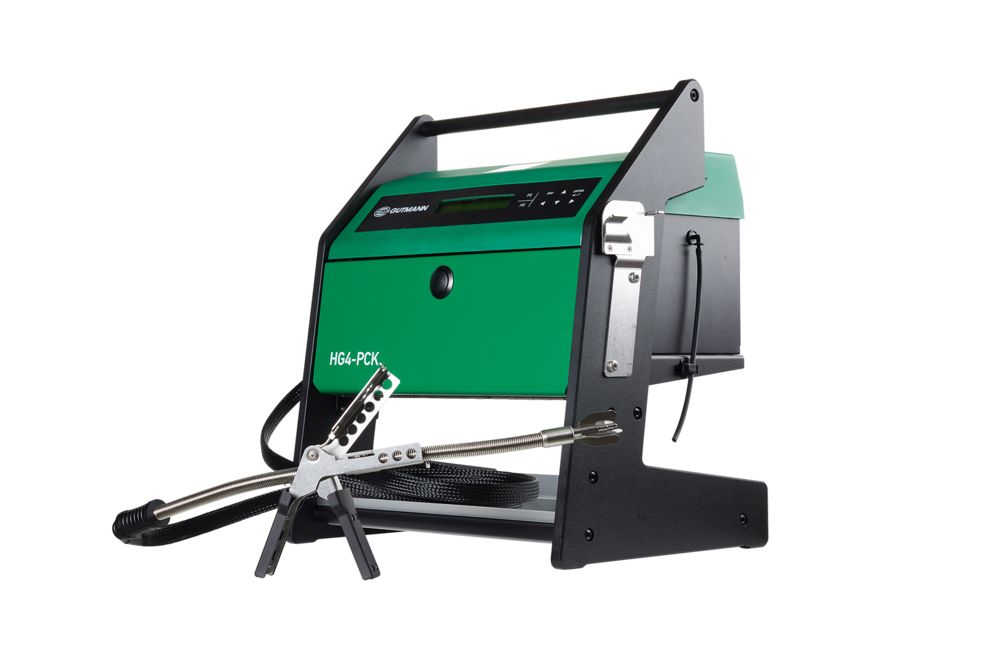

Partikelzähler HG4-PCK

Service & Support

Beantwortung Ihrer wichtigsten Fragen, Checklisten
und Registrierungsformular für Ihren HG4-PCK

Ihre Checkliste zum Partikelzählen

  • Der HG4-PCK ist bei Hella Gutmann registriert


  • Die Software des mega compaa HG4 besitzt mindestens die Version 67


  • Das Datum für das Inkrafttreten der Partikelzählung (01.07.2023) ist im mega compaa HG4 eingetragen - auch bei mega compaa HG4 ohne HG4-PCK


  • Der HG4-PCK ist ausgepackt und mit dem mega compaa HG4 per Funk verbunden


  • Der Kalibrierschein des HG4-PCK wurde per QR-Code heruntergeladen und geprüft (Seriennummer & Kalibrierdatum)


  • Der HG4-PCK wurde im AÜK Plus / Zentrale Datenbank PSP.AU registriert

[FAQ] Häufig gestellte Fragen

Allgemein

Gemäß einem offizeillen Schreiben vom Bundesministerium für Digitales und Verkehr vom 11.05.2023 wird die Partikelzählung am 01.07.2023 inkrafttreten.
Die Veröffentlichung im Verkehrsblatt ist am 15.06.2023 erfolgt.

Ja, der HG4-PCK ist vollständig zugelassen. Hella Gutmann hat Anfang Februar 2023 die Baumusterzulassung für den HG4-PCK erhalten und seit 05.05.2023 die Version 67 für den mega compaa HG4 freigegeben, welche die Umsetzung des finalen Leitfaden 6 enthält. Auch eine Kalibrierung können wir über ein seit Anfang März 2023 akkreditiertes Kalibrierlabor anbieten.

Die Partikelzählung muss bei EURO 6/VI-Diesel-Fahrzeugen durchgeführt werden.

Nein, für Diesel-Fahrzeuge bis EURO 5/V wird weiterhin die Trübungsmessung angewendet und somit ein HG4-DMK benötigt.

Ja, eine angezeigte Partikelanzahl i.H.v. 0 #/cm³ (null) ist durchaus möglich.

Zur Veranschaulichung möchten wir auf eine Studie der BASt (Bundesanstalt für Straßenwesen) verweisen (Kapitel 4.1 - Charakteristischer Verlauf des PN-Wert über der Zeit). Diese skizziert „einen PN-Verlauf, indem der PN-Wert nach Einführen der Sonde in das Endrohr einen Wert von < 1.000 #/cm³ anzeigt. Dies ist unter dem Messbereich der Messtechnik und der PN-Wert somit nahe Null.“

Link zur BASt Studie

Produkt

Der HG4-PCK arbeitet mit dem DC-Verfahren (Advanced Diffusion Charging). Die ermittelten Werte werden an das mega compaa HG4 Basisgerät übertragen, welches die Steuerung und Auswertung der Abgasuntersuchung übernimmt. Im Gegensatz zum CPC-Verfahren (Condensation Particle Counting) kommt das DC-Verfahren ohne Verbrauchsmaterialien aus, ist kostengünstig und wartungsarm.

Unser Gerätekonzept ist für die Messung von Benzin-Fahrzeugen geeignet. Da es jedoch noch keine gesetzlichen Spezifikation für Benziner gibt, kann zum jetzigen Zeitpunkt natürlich noch keine Aussage darüber getroffen werden, wie diese erfüllt werden können. ​

Lieferung

Wir beliefern nach Bestelleingang (FIFO-Prinzip – First In First Out). Aufgrund der aktuell hohen Auftragslage aber leider auch der weltweit nach wie vor unerfreulichen Bauteilsituation, konnten leider nicht alle Vorbestellungen bis 01.07.2023 ausgeliefert werden. Mit dieser Situation sind auch wir absolut nicht zufrieden und arbeiten den Rückstand kontinuierlich und schnellstmöglich ab. Es sind bereits mehrere Tausend Geräte an Handelspartner und Werkstätten ausgeliefert worden und täglich verlassen weitere Lieferungen unser Werk.

Wir beliefern nach Bestelleingang (FIFO-Prinzip – First In First Out). Bestellungen, welche jetzt eingehen, können noch mit einer Lieferung in Q4/2023 rechnen.

Aufgrund der weltweit nach wie vor unerfreulichen Bauteilsituation gibt es aktuell leider einen Lieferengpass. Die Kabel werden schnellstmöglich nachgeliefert.

Wartung

Der HG4-PCK ist vergleichsweise wartungsarm und arbeitet durch das Advanced Diffusion Charging Verfahren ohne Gefahrstoffe in Form von Verbrauchsmaterialien.

Eine ausführliche Wartungs-Anleitung finden sie im Benutzerhandbuch unter www.hella-gutmann.de/manuals oder im mega compaa HG4 unter Hauptmenü > Wartungsbuch > HG4-PCK.

Die gesetzlichen Vorgaben sehen keine Verpflichtung zu einer Justierung vor, solange die Messbeständigkeit durch die jährliche Kalibrierung nachgewiesen ist. Die Messung wird nach Ablauf der Kalibrierfrist also nicht gesperrt. Die Einhaltung obliegt dem Nutzer.

Wir als Hersteller geben ein Justierintervall von max. 24 Monaten vor. Dies ist ein Zeitraum, für den wir aufgrund unserer Langzeittests bei durchschnittlichem Nutzungsgrad eine Messbeständigkeit nachgewiesen haben.

Anwendung

Um den HG4-PCK mit dem mega compaa HG4 zu verbinden, rufen Sie im mega compaa HG4 folgenden Pfad auf: Hauptmenü > Einstellungen > Verbindungen > HG4-PCK. Wählen Sie "Funksuche starten" und anschließend aus der Liste der gefundenen Geräte den HG4-PCK aus. Der HG4-PCK zeigt nun einen Code an, der im HG4-Basisgerät eingegeben werden muss.

Eine Ausführliche Anleitung finden sie im Benutzerhandbuch unter www.hella-gutmann.de/manuals oder in unseren Trainings-Videos weiter unten.

Der mega compaa HG4 benötigt mindestens die  Software-Version 67 oder höher (Gerätevariante Deutschland).

Unter Hauptmenü > Einstellungen > Verträge > Meine Lizenz muss der HG4-PCK marktiert sein, damit der mega compaa HG4 für die Partikelzählung geeignet ist.

Da das Datum für das Inkrafttreten der Partikelzählung zum Zeitpunkt des Erscheinens der Version 67 noch nicht final geklärt war, muss dieses nach Bekanntgabe von der für die AU verantwortlichen Person eigenverantwortlich eingetragen werden. Daran wird alle 28 Tage mit einer entsprechenden Meldung erinnert. Der mega compaa HG4 aktiviert die Partikelzählung dann automatisch zum eingegebenen Datum. Das Datum kann auch jederzeit unter Hauptmenü > Einstellungen > Systemwerte > Inkrafttreten Partikelzählung gesetzt werden.
Diese Einstellung muss auch dann erfolgen, wenn kein Partikelzähler HG4-PCK vorhanden ist, da ab diesem Zeitpunkt keine Trübungsmessung für EURO 6/VI Dieselfahrzeuge mehr erlaubt ist.

Die Funktionsprüfung Abgas besteht aus einer 15-sekündigen Stabilisationsphase im Leerlauf einer erhöhten Leerlauf-Phase von max. 5 Sekunden und einer 30-sekündigen Beruhigunsphase bevor drei Messungen à 30 Sekunden durchgeführt werden. Hierbei gibt es eine Fast-Pass-Möglichkeit nach der ersten Messung.

Eine Ausführliche Anleitung finden sie im Benutzerhandbuch unter www.hella-gutmann.de/manuals oder in unseren Trainings-Videos weiter unten.

Für die Partikelzählung muss das AÜK Plus upgedated werden. Details finden Sie auf der AÜK Plus Website.

HG4-PCK registrieren

Ihr neuer HG4-PCK muss bei Hella Gutmann registriert werden um sicherzustellen, dass die Partikelzählung ab 01.07.2023 gesetzeskonform durchgeführt werden kann.


JETZT ONLINE REGISTRIEREN

Die ersten Schritte zur Partikelzählung

Videoanleitungen zum HG4-PCK von der HELLA Academy

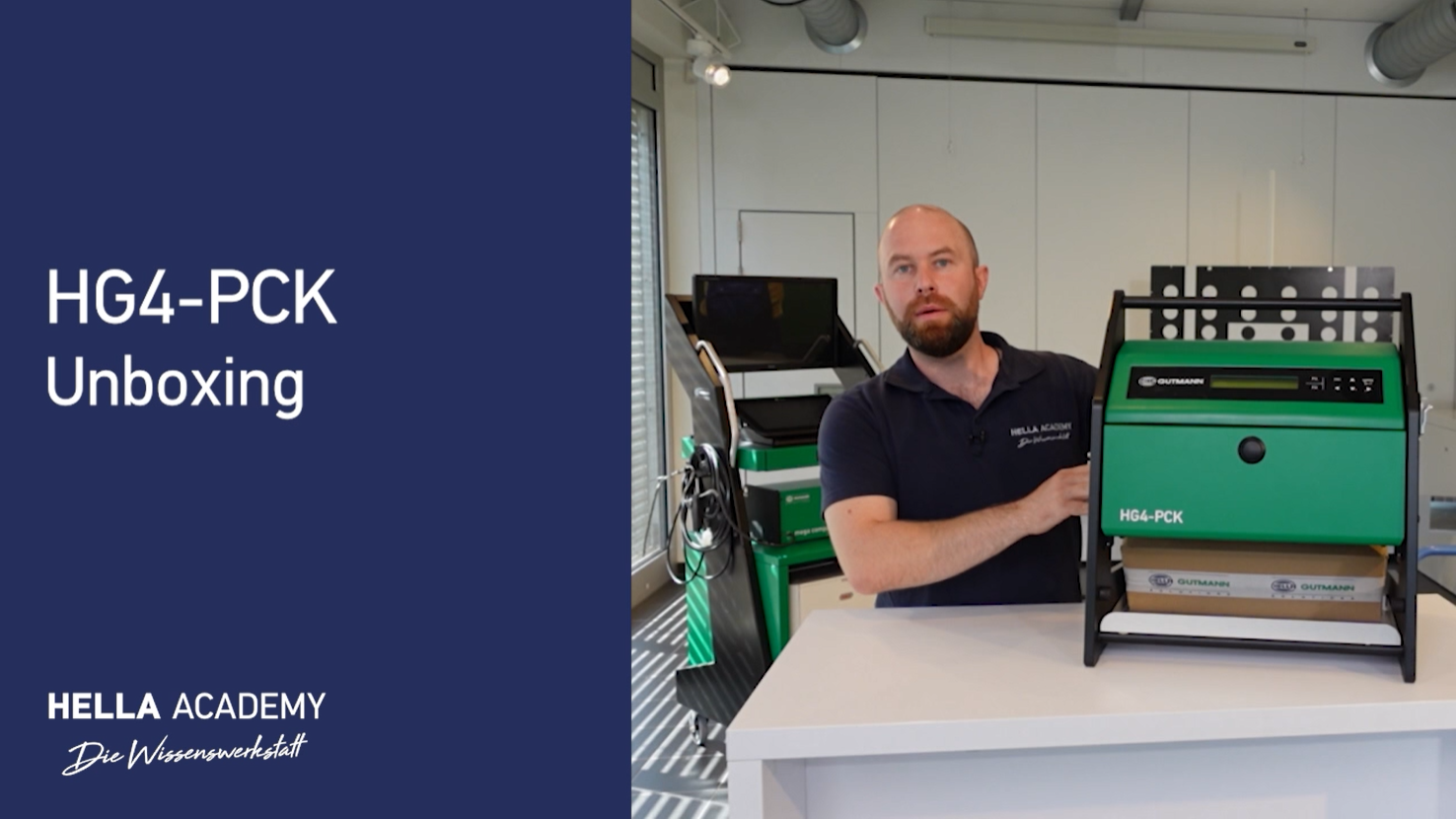

HG4-PCK — Unboxing
Markus Reinbold gibt einen kurzen Überblick zum Lieferumfang des HG4-PCK

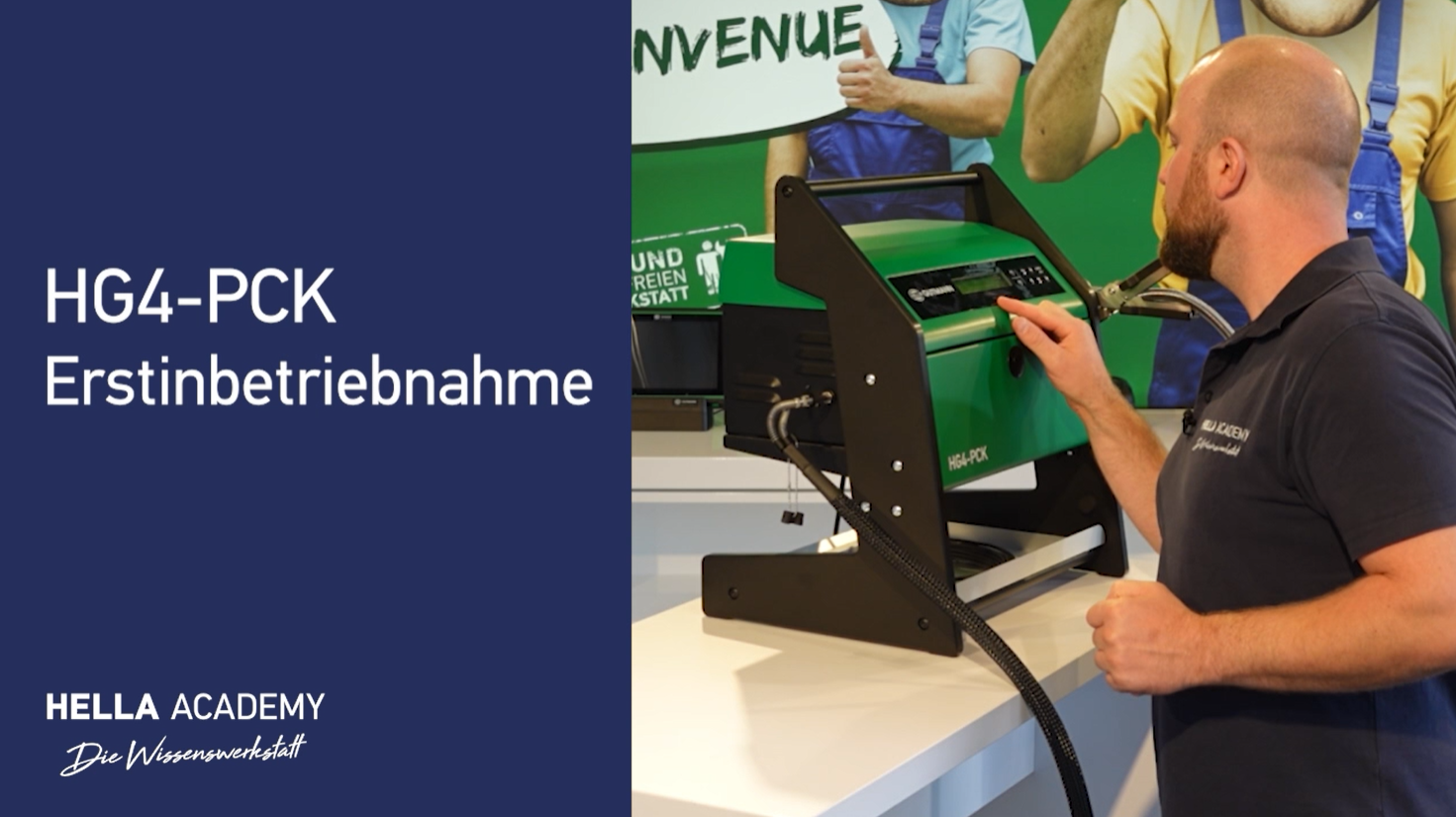

HG4-PCK – Erstinbetriebnahme
Schnell und einfach den HG4-PCK einrichten und mit dem mega compaa HG4 verbinden

HG4-PCK — Unboxing

Markus Reinbold gibt einen kurzen Überblick zum Lieferumfang des HG4-PCK

HG4-PCK – Erstinbetriebnahme

Schnell und einfach den HG4-PCK einrichten und mit dem mega compaa HG4 verbinden
